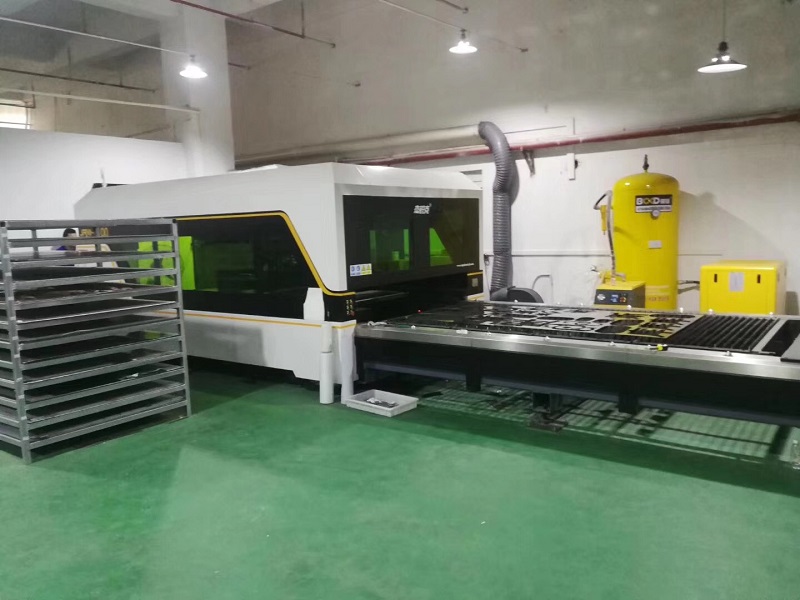

光纖激光切割機系統由激光發生器、光束傳輸組件、工作臺（機床）、微機數控柜、冷卻器和計算機（硬件和軟件）等部分組成。

    1、機床主機部分：激光切割機機床部分，實現X、Y、Z軸的運動的機械部分，包括切割工作平臺。用于安放被切割工件，并能按照控制程序正確而精準的進行移動，通常由伺服電機驅動。

    2、激光發生器：產生激光光源的裝置。對于激光切割的用途而言，除了少數場合采用YAG固體激光器外，絕大部分采用電-光轉換效率較高并能輸出較高功率的CO2氣體激光器。由于激光切割對光束質量要求很高，所以不是所有的激光器都能用作切割的。

    3、外光路：折射反射鏡，用于將激光導向所需要的方向。為使光束通路不發生故障，所有反射鏡都要保護罩加以保護，并通入潔凈的正壓保護氣體以保護鏡片不受污染。一套性能良好的透鏡會將一無發散角的光束聚焦成無限小的光斑。

    4、數控系統：控制機床實現X、Y、Z軸的運動，同時也控制激光器的輸出功率。

    5、穩壓電源：連接在激光器，數控機床與電力供應系統之間。主要起防止外電網干擾的作用。

    6、切割頭：主要包括腔體、聚焦透鏡座、聚焦鏡、電容式傳感器和輔助氣體噴嘴等零件。切割頭驅動裝置用于按照程序驅動切割頭沿Z軸方向運動，由伺服電機和絲桿或齒輪等傳動件組成。

    7、操作臺：用于控制整個切割裝置的工作過程。

    8、冷水機組：用于冷卻激光發生器。冷卻水把多余的熱量帶走以保持激光發生器的正常工作。冷水機組還對機床外光路反射鏡和聚焦鏡進行冷卻，以保證穩定的光束傳輸質量，并有效防止鏡片溫度過高而導致變形或炸裂。

    9、氣瓶：包括激光切割機工作介質氣瓶和輔助氣瓶，用于補充激光震蕩的工業氣體和供給切割頭用輔助氣體。

    10、空壓機、儲氣罐：提供和存儲壓縮空氣。

    11、空氣冷卻干燥機、過濾器：用于向激光發生器和光束通路供給潔凈的干燥空氣，以保持通路和反射鏡的正常工作。

    12、抽風除塵機：抽出加工時產生的煙塵和粉塵，并進行過濾處理，使廢氣排放符合環境保護標準。

    13、排渣機：排除加工時產生的邊角余料和廢料等。
